Centres Verticaux

DNM

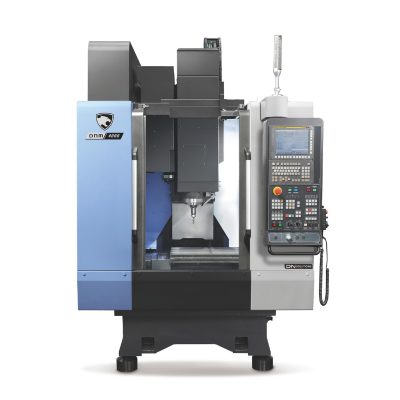

DNM 4000

Course sur l'axe X (mm)
520
Course sur l'axe Y (mm)
400
Course sur l'axe Z (mm)
480
En savoir plus

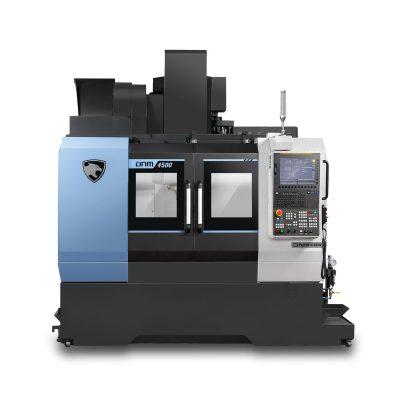

DNM 4500 Gen. 4

Course sur l'axe X (mm)
800
Course sur l'axe Y (mm)
450
Course sur l'axe Z (mm)
510
En savoir plus

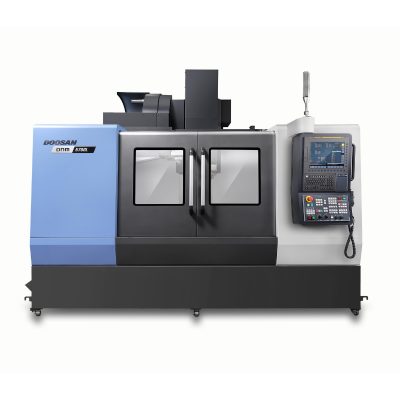

DNM 4500L

Course sur l'axe X (mm)
910
Course sur l'axe Y (mm)
450
Course sur l'axe Z (mm)
510
En savoir plus

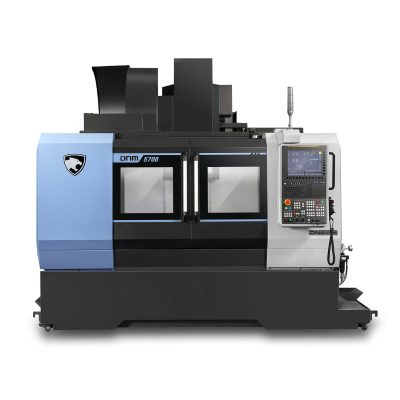

DNM 5700 Gen. 4

Course sur l'axe X (mm)
1 050
Course sur l'axe Y (mm)
570
Course sur l'axe Z (mm)
510
En savoir plus

DNM 5700L

Course sur l'axe X (mm)
1 300
Course sur l'axe Y (mm)
570
Course sur l'axe Z (mm)
510
En savoir plus

DNM 650/50 II

Course sur l'axe X (mm)
1 270
Course sur l'axe Y (mm)
670
Course sur l'axe Z (mm)
625
En savoir plus

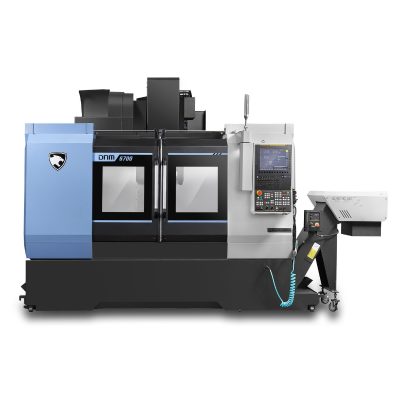

DNM 6700 Gen. 4

Course sur l'axe X (mm)
1 300
Course sur l'axe Y (mm)
670
Course sur l'axe Z (mm)
625
En savoir plus

DNM 6700L

Course sur l'axe X (mm)
1 500
Course sur l'axe Y (mm)
670
Course sur l'axe Z (mm)
625
En savoir plus

DNM 6700XL

Course sur l'axe X (mm)
2 100
Course sur l'axe Y (mm)
670
Course sur l'axe Z (mm)
625
En savoir plus

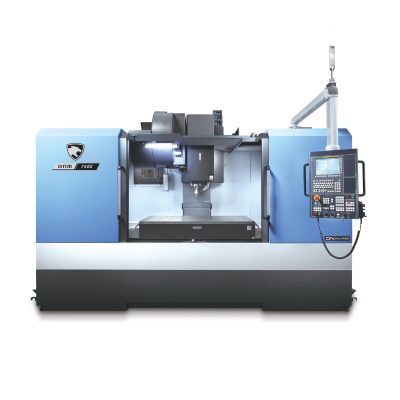

DNM 750/50II

Course sur l'axe X (mm)
1 630
Course sur l'axe Y (mm)
762
Course sur l'axe Z (mm)
650
En savoir plus

DNM 750II

Course sur l'axe X (mm)
1 630
Course sur l'axe Y (mm)
762
Course sur l'axe Z (mm)
650
En savoir plus

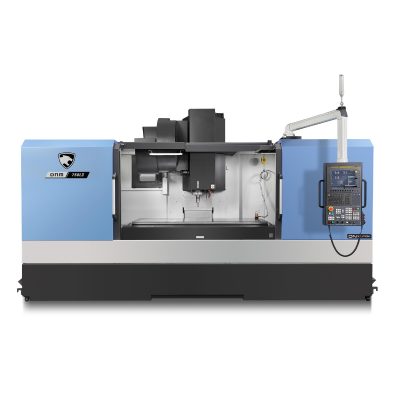

DNM 750L/50II

Course sur l'axe X (mm)
2 160
Course sur l'axe Y (mm)
762
Course sur l'axe Z (mm)
650
En savoir plus

DNM 750LII

Course sur l'axe X (mm)
2 160
Course sur l'axe Y (mm)
762
Course sur l'axe Z (mm)
650
En savoir plus

Comparer les caractéristiques :

Afficher toutes les colonnes
DNM 4000
DNM 4500 Gen. 4
DNM 4500L
DNM 5700 Gen. 4
DNM 5700L
DNM 650/50 II
DNM 6700 Gen. 4
DNM 6700L
DNM 6700XL
DNM 750/50II
DNM 750II
DNM 750L/50II
DNM 750LII
Broche principale >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Cône de la broche (mm)
BT 40 {CAT 40 / DIN 40}
BT 40 {CAT 40 / DIN 40}*
BT 40 {CAT 40 / DIN 40}
BT 40 {CAT 40 / DIN 40}*
BT 40 {CAT 40 / DIN 40}
BT 50 {CAT50/DIN50}
BT 40 {CAT 40 / DIN 40}*
BT 40 {CAT 40 / DIN 40}
BT 40 {CAT 40 / DIN 40}
BT 50 {CAT50/DIN50}
BT 40 {CAT40/DIN40}
BT 50 {CAT50/DIN50}
BT 40 {CAT40/DIN40}
Couple de la broche (Nm)
117
117.8 {286*, 117.8, 117.8}
FANUC : 117,8 {286, 117,8, 117,8} SIEMENS : 141,3 {141,3} HEIDENHAIN : 108,2 {108,2}
117.8 {286*, 117.8, 117.8}
FANUC : 117,8 {286, 117,8, 117,8} SIEMENS : 141,3 {141,3} HEIDENHAIN : 108,2 {108,2}
353.2 (5min) {165.5 (S3 40%)}
117.8 {286*, 117.8, 117.8}
FANUC : 117,8 {286, 117,8, 117,8} SIEMENS : 150,1 {141,3} HEIDENHAIN : 108,2
FANUC : 117,8 {286, 117,8, 117,8} SIEMENS : 150,1 {141,3} HEIDENHAIN : 108,2
353.2 (5min) {165.5 (S3 40%)}
FANUC : 118 {159,1 ; 165,5} SIEMENS : Belt : 150,1 {Direct : 141,3} HEIDENHAIN : Belt : 203,7 {Direct : 203,7}
353.2 (5min) {165.5 (S3 40%)}
FANUC : 118 {159,1 ; 165,5} SIEMENS : Belt : 150,1 {Direct : 141,3} HEIDENHAIN : Belt : 203,7 {Direct : 203,7}
Puissance de la broche principale (kW)
18.5/11
18.5/11 {15/11*, 18.5/11, 18.5/11}
FANUC : 18,5/11 {15/11, 18,5/11, 18,5/11} SIEMENS : 16,5/11 {16,5/11} HEIDENHAIN : 17/10 {17/10}
18.5/11 {15/11*, 18.5/11, 18.5/11}
FANUC : 18,5/11 {15/11, 18,5/11, 18,5/11} SIEMENS : 16,5/11 {16,5/11} HEIDENHAIN : 17/10 {17/10}
22/11 (S3 25%/Cont.) {26/22 (S3 40%/Cont.)}
18.5/15 {15/11*, 18.5/11, 18.5/11}
FANUC : 18,5/11 {15/11, 18,5/11, 18,5/11} SIEMENS : 21,8/16,3 {16,5/11} HEIDENHAIN : 32/15 {17/10}
FANUC : 18,5/11 {15/11, 18,5/11, 18,5/11} SIEMENS : 21,8/16,3 {16,5/11} HEIDENHAIN : 32/15 {17/10}
22/11 (S3 25%/Cont.) {26/22 (S3 40%/Cont.)}
FANUC : 18,5/15 {28/11; 15,6/15,6} SIEMENS : Belt : 21,8/6,3 {Direct : 16,5/11} HEIDENHAIN : Belt : 32/15{Direct : 32/15}
22/11 (S3 25%/Cont.) {26/22 (S3 40%/Cont.)}
FANUC : 18,5/15 {28/11; 15,6/15,6} SIEMENS : Belt : 21,8/6,3 {Direct : 16,5/11} HEIDENHAIN : Belt : 32/15{Direct : 32/15}
Vitesse de rotation de la broche (tr/min)
12 000
8000 {8000*, 12000, 15000}
FANUC : 8000 {8000*, 12000, 15000} SIEMENS : 12000 {15000} HEIDENHAIN : 12000 {15000}
8000 {8000*, 12000, 15000}
FANUC : 8000 {8000*, 12000, 15000} SIEMENS : 12000 {15000} HEIDENHAIN : 12000 {15000}
8000 {10000}
8000 {8000*, 12000, 15000}
FANUC : 8000 {8000*, 12000, 15000} SIEMENS : 12000 {15000} HEIDENHAIN : 12000 {15000}
FANUC : 8000 {8000*, 12000, 15000} SIEMENS : 12000 {15000} HEIDENHAIN : 12000 {15000}
8 000 {10 000}
FANUC : Direct : 8000 {12000; 12000} FANUC : Built In : {30000} SIEMENS : Belt : 8000 {Direct : 12000} HEIDENHAIN : Belt : 8000 {Direct : 12000}
8 000 {10 000}
FANUC : Direct : 8000 {12000; 12000} FANUC : Built In : {30000} SIEMENS : Belt : 8000 {Direct : 12000} HEIDENHAIN : Belt : 8000 {Direct : 12000}
Courses >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Course sur l'axe X (mm)
520
800
910
1 050
1 300
1 270
1 300
1 500
2 100
1 630
1 630
2 160
2 160
Course sur l'axe Y (mm)
400
450
450
570
570
670
670
670
670
762
762
762
762
Course sur l'axe Z (mm)
480
510
510
510
510
625
625
625
625
650
650
650
650
Capacité du magasin d'outil >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Nombre d'outils STD
20
30{40} / 60 : SQ
30 {40, 60}
30 {40} / 60 : SQ
30 {40, 60}
24 {30}
30{40} / 60 : SQ
30 {40, 60}
30 {40, 60}
24 {30}
30 {40}
24 {30}
30 {40}
Dimensions et poids >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Hauteur (mm)
2 753
2 890
2 985
2 980
2 985
3 250
3 095
3 120
3 120
3 385
3 170
3 385
3 170
Largeur (mm)
1 650
2 835
2 701
3 320
3 350
2 740 / 3 000
3 560
3 560
4 800
3 850
3 850
4 900
4 900
Poids (kg)
3 300
5 000
5 500
6 500
7 000
9 000
8 500
9 000
10 000
13 800
13 500
15 300
15 000
Longueur (mm)
2 853
2 200
2 158
2 470
2 413
3 350
2 670
2 597
2 970
3 435
3 480
3 435
3 480
Table >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Capacité maximale des tables (kg)
400
600
600
1000
1000
1 000
1300
1300
1300
1 500
1500
1 800
1 800
Largeur table (mm)
400
450
450
570
570
670
670
670
670
760
760
760
760
Longueur table (mm)
650
1000
1 050
1300
1 500
1 300
1 500
1 600
2 200
1 630
1630
2 160
2 160
Avances rapides >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Déplacement rapide de l'axe X (m/min)
48
42
36
42
36
36
36
36
30
30
30
24
24
Déplacement rapide de l'axe Y (m/min)
48
42
36
42
36
36
36
36
30
30
30
24
24
Déplacement rapide de l'axe Z (m/min)
48
36
30
36
30
30
30
30
30
24
24
24
24
