Tours horizontaux

Puma GT (M)

PUMA DNT2100M

Broche principale Mandrin standard (mm)
200
Broche principale Mandrin maxi (mm)
250
Longueur maximale de tournage (mm)
513 (BMT55P) - 506 (BMT65P)
En savoir plus

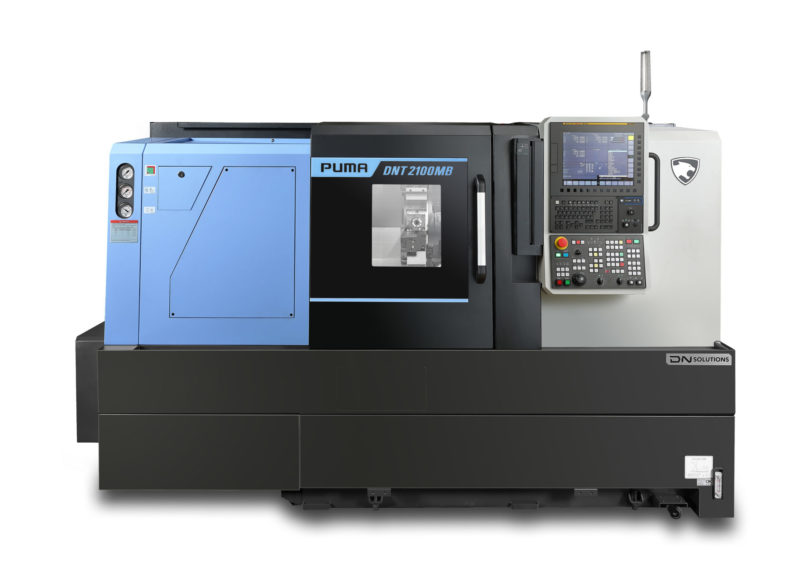

Puma DNT2100MB

Broche principale Mandrin standard (mm)
250
Broche principale Mandrin maxi (mm)
250
Longueur maximale de tournage (mm)
501 (BMT55P) - 494 (BMT65P)
En savoir plus

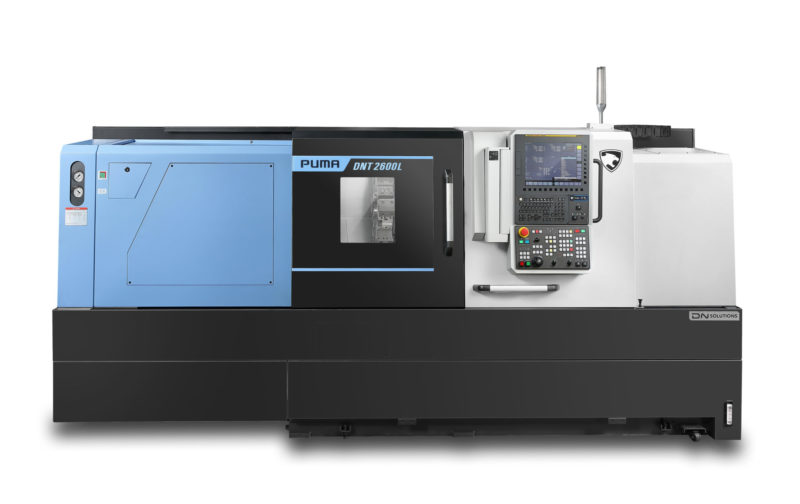

PUMA DNT2600LM

Broche principale Mandrin standard (mm)
250
Broche principale Mandrin maxi (mm)
300
Longueur maximale de tournage (mm)
1030 (BMT55P) - 1023 (BMT65P)
En savoir plus

Puma DNT2600M

Broche principale Mandrin standard (mm)
250
Broche principale Mandrin maxi (mm)
300
Longueur maximale de tournage (mm)
610 (BMT55P) - 603 (BMT65P)
En savoir plus

Puma GT3100LM

Broche principale Mandrin standard (mm)
305
Broche principale Mandrin maxi (mm)
381
Longueur maximale de tournage (mm)
1 245
En savoir plus

Puma GT3100M

Broche principale Mandrin standard (mm)
305
Broche principale Mandrin maxi (mm)
381
Longueur maximale de tournage (mm)
725
En savoir plus

Comparer les caractéristiques :

Afficher toutes les colonnes
PUMA DNT2100M
Puma DNT2100MB
PUMA DNT2600LM
Puma DNT2600M
Puma GT3100LM
Puma GT3100M
Broche principale >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Alésage de la broche (mm)
76
91
91
91
115
115
Couple de la broche (Nm)
328
403
735
735
1 124
1 124
Diamètre de travail en barre (mm)
67
81
81
81
103
103
Puissance de la broche principale (kW)
18,5/15/15 (S6 25% / S6 40% / S1 Cont.)
18,5/15/15 (S6 25% / S6 40% / S1 Cont.)
26/22/18,5 (S6 25% / S6 60% / S1 Cont.)
26/22/18,5 - (S6 25% / S6 60% / S1 Cont.)
22
22
Vitesse de rotation de la broche (tr/min)
4500 {High torque 4000, Built-in 5000}
3 500
3 500
3 500
2 800
2 800
Couple du contour de l'axe de rotation (Nm)
1 123
1 123
Capacité >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Broche principale Mandrin maxi (mm)
250
250
300
300
381
381
Broche principale Mandrin standard (mm)
200
250
250
250
305
305
Capacité de la barre (mm)
67
81
81
81
103
103
Diamètre maximal de tournage (mm)
320 (BMT55P) - 305 (BMT65P)
320 (BMT55P) - 305 (BMT65P)
380 (BMT55P) - 365 (BMT65P)
380 (BMT55P) - 365 (BMT65P)
376
376
Longueur maximale de tournage (mm)
513 (BMT55P) - 506 (BMT65P)
501 (BMT55P) - 494 (BMT65P)
1030 (BMT55P) - 1023 (BMT65P)
610 (BMT55P) - 603 (BMT65P)
1 245
725
Dimensions >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Hauteur de la machine (mm)
1 780
1780
1 780
1780
2 111
1 890
Largeur de la machine (mm)
1 664
1 664
1 839
1 729
2 324
2 035
Longueur de la machine (mm)
2 945 {Built-in 2 760}
2 945
3 800
3 355
4 465
3 820
Poids de la machine (kg)
3 800
3 900
4 950
4 350
7 052
5 650
Tourelle >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Stations de tourelle
12
12
12
12
12
12
Type de montage de l'outil
BMT55P {BMT65P}
BMT55P {BMT65P}
BMT55P {BMT65P}
BMT55P {BMT65P}
BMT-65
BMT-65
Outil rotatif Moteur
7,5
7,5
Outil rotatif RPM
5 000
5 000
Courses >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Lit à balancier (mm)
650
650
650
650
720
720
Déplacement rapide de l'axe X (m/min)
24
24
24
24
Déplacement rapide de l’axe Z (m/min)
30
30
30
30
Type de guidage
Prismatique
Prismatique
Prismatique
Prismatique
Façon boîte
Façon boîte
Course sur l'axe X (mm)
230
230
260
260
24
24
Course sur l'axe Z (mm)
580
580
1 100
680
30
30
