Centres 5 axes
DVF

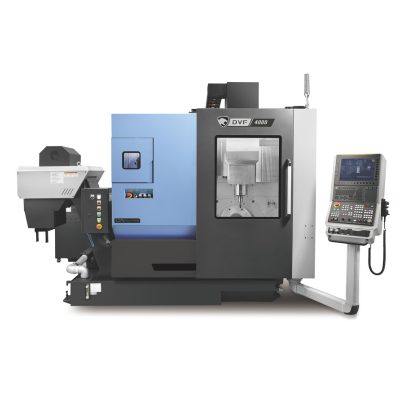

DVF 4000
DVF 5000

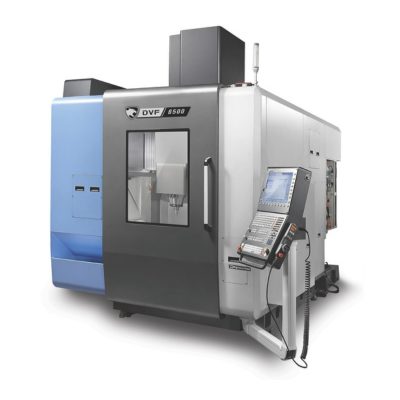

DVF 6500
DVF 6500T

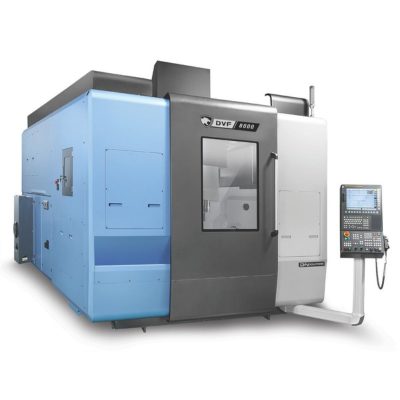

DVF 8000
Course sur l'axe X (mm)
1 000
Course sur l'axe Y (mm)
900
Course sur l'axe Z (mm)
685
DVF 8000/50
Course sur l'axe X (mm)
1 000
Course sur l'axe Y (mm)
900
Course sur l'axe Z (mm)
800

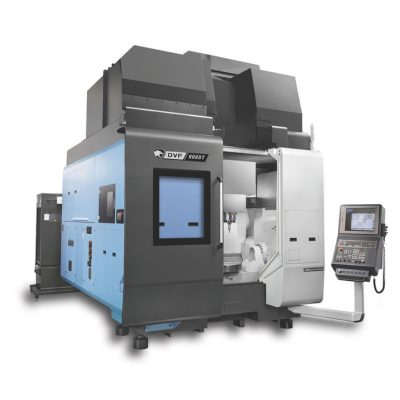

DVF 8000T
Course sur l'axe X (mm)
1 000
Course sur l'axe Y (mm)
900
Course sur l'axe Z (mm)
685

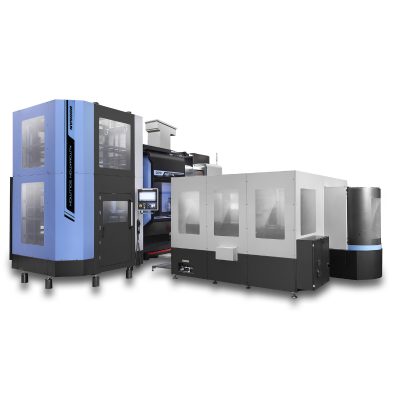

DVF 8000T/50
Course sur l'axe X (mm)
1 000
Course sur l'axe Y (mm)
900
Course sur l'axe Z (mm)
800
Comparer les caractéristiques :
Afficher toutes les colonnes
DVF 4000
DVF 5000
DVF 6500
DVF 6500T
DVF 8000
DVF 8000/50
DVF 8000T
DVF 8000T/50
Broche principale >
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Cône de la broche (mm)
ISO40
CAT40
ISO40
HSK-T63
ISO40
ISO40
HSK-T63
HSK-T100
Couple de la broche (Nm)
118 (87.1)
CUFOS : 118 {156 } TNC640/TNC7 : 108 {155} Sinumerik One : 79 {155}
FANUC : 104 {118} - SIEMENS + HH : 155
FANUC : 118 - SIEMENS + HH : 155
FANUC : 204 {118} SIEMENS + HH : 155
FANUC : 488 SIEMENS + HH : 426
FANUC : 118 SIEMENS + HH : 155
FANUC : 488 SIEMENS + HH : 426
Puissance de la broche principale (kW)
18.5/11 (S3 15%/Cont) (24.8/14.8)
CUFOS : 18.5/11 (S3 15%/cont) {30/18.5 (S3 25%/cont)} TNC640/TNC7 : 17/10 (S3 25%/cont) {30/24 (S6 40%/cont)} Sinumerik One : 16.5/11 (S6 40%/cont) {30/24 (S6 40%/cont)}
FANUC : 22/18.5 - SIEMENS + HH : 30/24
FANUC : 22/18.5 - SIEMENS + HH : 30/24 {47.2/31.5}
FANUC : 22/18.5 SIEMENS + HH : 30/24
FANUC : 35/25 SIEMENS + HH : 37/25
FANUC : 22/18.5 SIEMENS + HH : 30/24 {47.2/31.5}
FANUC : 35/25 SIEMENS + HH : 37/25
Courses >
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Course sur l'axe X (mm)
620
650
750
750
1 000
1 000
1 000
1 000
Course sur l'axe Y (mm)
440
520
785
785
900
900
900
900
Course sur l'axe Z (mm)
430
480
600
600
685
800
685
800
Capacité du magasin d'outil >
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Nombre d'outils STD
30
30
40
60
40
40
60
40
Nombre d'outils OPT 1
40/60/120
40/60/120
60/90/120
120
60 / 120
60
120
60
Dimensions et poids >
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Hauteur (mm)
2 760
2 867
3 100
3 225
3 670
4 275
3 765
4 330
Largeur (mm)
2 205
2 347
2 450
2 450
2 950
3 400
2 950
3 400
Poids (kg)
7 500
8 000
14 500
13 000
25 000
25 000
25 000
25 000
Longueur (mm)
2 750
2 795
3 700
3 700
4 097
4 825
4 097
4 825
Table >
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Diamètre de la table rotative ( mm )
400 {500}
630
650
650
800
800
800
800
Capacité maximale des tables (kg)
200
400
600
500
1 400
1 400
700
700
Avances rapides >
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Déplacement rapide de l'axe X (m/min)
36
42
45
45
45
36
45
36
Déplacement rapide de l'axe Y (m/min)
36
42
45
45
45
36
45
36
Déplacement rapide de l'axe Z (m/min)
36
42
45
45
45
36
45
36
Broche >
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Voir -
Voir +
Vitesse de rotation de la broche (tr/min)
12 000 {15 000}
15000 {20000}
12 000 {18 000}
18 000
12 000 {18 000}
10 000
18 000
10 000
