Tours horizontaux

PUMA DNT/GT

PUMA DNT2100

Broche principale Mandrin standard (mm)
200
Broche principale Mandrin maxi (mm)
250
Longueur maximale de tournage (mm)
562
En savoir plus

PUMA DNT2100B

Broche principale Mandrin standard (mm)
250
Broche principale Mandrin maxi (mm)
250
Longueur maximale de tournage (mm)
550
En savoir plus

PUMA DNT2100M

Broche principale Mandrin standard (mm)
200
Broche principale Mandrin maxi (mm)
250
Longueur maximale de tournage (mm)
513 (BMT55P) - 506 (BMT65P)
En savoir plus

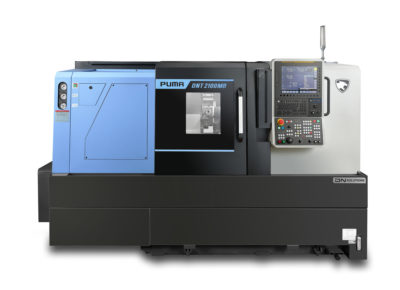

Puma DNT2100MB

Broche principale Mandrin standard (mm)
250
Broche principale Mandrin maxi (mm)
250
Longueur maximale de tournage (mm)
501 (BMT55P) - 494 (BMT65P)
En savoir plus

PUMA DNT2600

Broche principale Mandrin standard (mm)
250
Broche principale Mandrin maxi (mm)
300
Longueur maximale de tournage (mm)
658
En savoir plus

PUMA DNT2600L

Broche principale Mandrin standard (mm)
250
Broche principale Mandrin maxi (mm)
300
Longueur maximale de tournage (mm)
1 078
En savoir plus

PUMA DNT2600LM

Broche principale Mandrin standard (mm)
250
Broche principale Mandrin maxi (mm)
300
Longueur maximale de tournage (mm)
1030 (BMT55P) - 1023 (BMT65P)
En savoir plus

Puma DNT2600M

Broche principale Mandrin standard (mm)
250
Broche principale Mandrin maxi (mm)
300
Longueur maximale de tournage (mm)
610 (BMT55P) - 603 (BMT65P)
En savoir plus

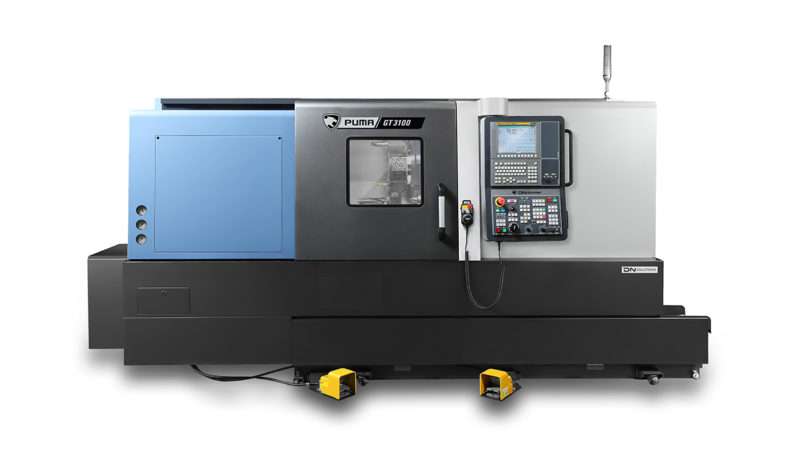

Puma GT3100

Broche principale Mandrin standard (mm)
305
Broche principale Mandrin maxi (mm)
381
Longueur maximale de tournage (mm)
755
En savoir plus

Puma GT3100L

Broche principale Mandrin standard (mm)
305
Broche principale Mandrin maxi (mm)
381
Longueur maximale de tournage (mm)
1 275
En savoir plus

Comparer les caractéristiques :

Afficher toutes les colonnes
PUMA DNT2100
PUMA DNT2100B
PUMA DNT2100M
Puma DNT2100MB
PUMA DNT2600
PUMA DNT2600L
PUMA DNT2600LM
Puma DNT2600M
Puma GT3100
Puma GT3100L
Broche principale >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Alésage de la broche (mm)
76
91
76
91
91
91
91
91
115
115
Couple de la broche (Nm)
328
403
328
403
735
735
735
735
1613
1613
Diamètre de travail en barre (mm)
67
81
67
81
81
81
81
81
103
103
Puissance de la broche principale (kW)
18,5/15/15 (S6 25% / S6 40% / S1 Cont.)
18,5/15/15 (S6 25% / S6 40% / S1 Cont.)
18,5/15/15 (S6 25% / S6 40% / S1 Cont.)
18,5/15/15 (S6 25% / S6 40% / S1 Cont.)
26/22/18,5 (S6 25% / S6 60% / S1 Cont.)
26/22/18,5 (S6 25% / S6 60% / S1 Cont.)
26/22/18,5 (S6 25% / S6 60% / S1 Cont.)
26/22/18,5 - (S6 25% / S6 60% / S1 Cont.)
35
35 kW
Vitesse de rotation de la broche (tr/min)
4500 {High torque 4000, Built-in 5000}
3 500
4500 {High torque 4000, Built-in 5000}
3 500
3 500
3 500
3 500
3 500
2 800
2 800
Capacité >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Broche principale Mandrin maxi (mm)
250
250
250
250
300
300
300
300
381
381
Broche principale Mandrin standard (mm)
200
250
200
250
250
250
250
250
305
305
Capacité de la barre (mm)
67
81
67
81
81
81
81
81
103
102 mm
Diamètre maximal de tournage (mm)
400
400
320 (BMT55P) - 305 (BMT65P)
320 (BMT55P) - 305 (BMT65P)
460
460
380 (BMT55P) - 365 (BMT65P)
380 (BMT55P) - 365 (BMT65P)
481
481
Longueur maximale de tournage (mm)
562
550
513 (BMT55P) - 506 (BMT65P)
501 (BMT55P) - 494 (BMT65P)
658
1 078
1030 (BMT55P) - 1023 (BMT65P)
610 (BMT55P) - 603 (BMT65P)
755
1 275
Dimensions >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Hauteur de la machine (mm)
1 780
1 780
1 780
1780
1 780
1 780
1 780
1780
1 890
2 111
Largeur de la machine (mm)
1 664
1 664
1 664
1 664
1 729
1 839
1 839
1 729
2 035
2 325
Longueur de la machine (mm)
2945 {Built-in 2760}
2 945
2 945 {Built-in 2 760}
2 945
3 355
3 800
3 800
3 355
4 068
4 437
Poids de la machine (kg)
3 700
3 800
3 800
3 900
4 300
4 900
4 950
4 350
5 500
6 900
Tourelle >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Stations de tourelle
12
12
12
12
12
12
12
12
12
12
Type de montage de l'outil
BMT- KEY
BMT- KEY
BMT55P {BMT65P}
BMT55P {BMT65P}
BMT- KEY
BMT- KEY
BMT55P {BMT65P}
BMT55P {BMT65P}
BMT- KEY
BMT- KEY
Courses >
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Voir - Voir +
Lit à balancier (mm)
650
650
650
650
650
650 mm
650
650
720
720
Déplacement rapide de l'axe X (m/min)
24
24
24
24
24
24
24
24
24
24
Déplacement rapide de l’axe Z (m/min)
30
30
30
30
30
30
30
30
30
30
Type de guidage
Prismatique
Prismatique
Prismatique
Prismatique
Prismatique
Prismatique
Prismatique
Prismatique
Prismatique
Prismatique
Course sur l'axe X (mm)
230
230
230
230
260
260
260
260
260
260
Course sur l'axe Z (mm)
580
580
580
580
680
1 100
1 100
680
830
1 350
